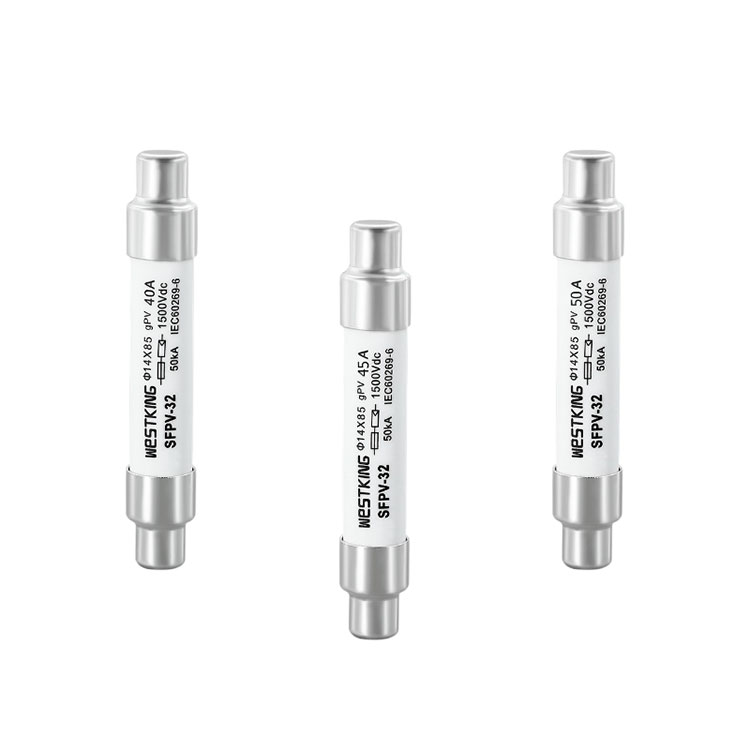

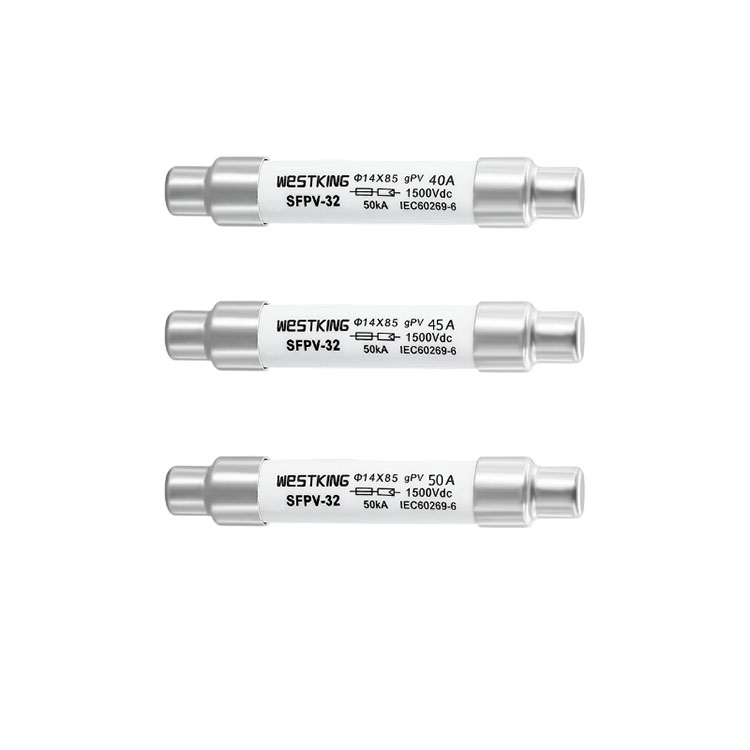

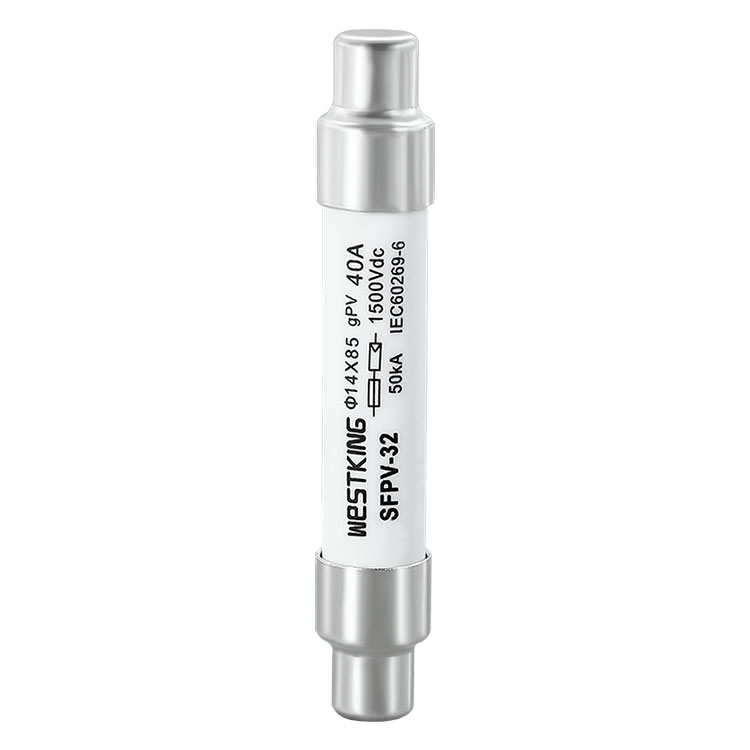

10/14x85 мм gPV 1500VDC сақтандырғыш сілтемесін енгізу
10X85 мм сақтандырғыш сілтемелері сериясындағы ағымдағы кеңейтудің кеңейтілуін белгілейді. 50А максималды номиналды токпен ол көптеген ірі фотоэлектр станцияларының талаптарын тиімді қанағаттандырады. Барлық сақтандырғыш сілтемелерінің біркелкі ұзындығы 85 мм және SFPV-32BX фотоэлектрлік негізін пайдалана отырып, қолданыстағы 10X85 мм серияларымен үздіксіз үйлесімділікті қамтамасыз етеді.10/14x85 мм gPV 1500VDC сақтандырғыш сілтемесі
максималды номиналды ток 50А болатын 10X85 мм Сақтандырғыш токтың кеңеюін байланыстырады. Бұл көптеген ірі фотоэлектр станцияларының сұраныстарын қанағаттандырады. Барлық сақтандырғыш буындарының ұзындығы 85 мм және 10X85 мм SFPV-32BX фотоэлектрлік негізін пайдаланады.
• Номиналды кернеу: | 1500Vdc немесе 1200Vdc |
• Номиналды токтар: | 25A...50A |
• Пайдалану санаты: | gPV |
•Номиналды сыну қабілеті: | 50 кА |
• Ең аз үзіліс рейтингі: | 1,35·In |
•Терітпейтін ток: | 1,13·In |
•Сақтау температурасы: | -40°C ... 90°C |
•Жұмыс температурасы : | -40°C ... 85°C |
•Қоршаған орта температурасы 25°C жоғары болса, WESTKING сақтандырғыш температурасын түзету коэффициенті кестесін және пайдаланушы нұсқаулығын қараңыз.
IEC/EN 60269-1 Сақтандырғыш сілтемелері – жалпы талаптар
IEC/EN 60269-6 Күн фотоэлектр жүйелеріне арналған сақтандырғыштар
UL248-19 Фотоэлектрлік сақтандырғыштар
RoHS үйлесімді
Төмен көбейткіш токтың шамадан тыс жүктелуі іске қосылуы мүмкін
Жоғары глиноземді керамика пайдаланады
Төмен қуат тұтыну
Сақтандырғыш элементі тұрақты балқыту сипаттамасымен Жапониядан Toshiba-ны қабылдайды
PV модульдері үшін кірістірілген қорғанысты ұсынады
Комбайндық қорап қолданбалары үшін өте қолайлы
Барлық фотоэлектрлік жүйелерде қолдануға жарамды
PV жүйелері үшін жол/массив деңгейіндегі қорғанысты қамтамасыз етеді
Инверторлармен және аккумулятор зарядын реттегішімен үздіксіз жұмыс істейді
is09001 iatf16949
TUV CE
Қытай
Номиналды ток | I2t(A2s) | Қуат жоғалуы (w) 1,0 дюйм | Таза салмақ | |
Балқу | Тазалау | |||
25А | 5 | 16 | 0.9 | 31 г |
30А | 380 | 1400 | 5.6 | |
32А | 390 | 1800 | 6.3 | |
35А | 410 | 2000 | 7.4 | |
40А | 460 | 2450 | 8.5 | |
45А | 530 | 3200 | 9.6 | |
50А | 600 | 3800 | 10.5 |
Сипаттама:
1. Сақтандырғыш -5°C пен 40°C температура диапазонында қалыпты жұмыс істейді және қосымша түзету қажет емес.
2. Рұқсат етілген пайдалану шарттары -40°C және 85°C.
3.Рұқсат етілген пайдалану шарттары ауқымында осы кестені қараңыз.
Күн фотоэлектрлік электр энергиясын өндіру және ірі фотоэлектр станциялары саласында WESTKING компаниясының жоғары сапалы сақтандырғыштары шешуші рөл атқарады. Қытайдың сақтандырғыш индустриясының өкілі ретінде WESTKING тамаша қорғаныс пен сенімділікті қамтамасыз ететін фотоэлектрлік жүйелерге жарамды сақтандырғыштар сериясын ұсынады. Бұл сақтандырғыштар негізінен фотовольтаикалық модульдерді, инверторларды, кабельдерді және тарату жүйелерін қорғау үшін пайдаланылады, олар жабдықтың зақымдалуын және қауіпсіздік қауіптерін болдырмайтын жылдам балқыту сипаттамалары бар. Сонымен қатар, WESTKING сақтандырғыштары жүйенің істен шығуын төмендететін төмен балқыту токтарына ие. Ірі масштабты фотоэлектр станциялары сәйкес сақтандырғыштарды таңдағанда сақтандырғыштың сыйымдылығы, номиналды кернеуі және балқыту жылдамдығы сияқты факторларды ескеруі керек. WESTKING сақтандырғыштары ақаулық жоғалуларын тиімді азайтады және электр қуатын өндіру тиімділігін арттырады. Практикалық қолданбаларда сақтандырғыштарды үнемі тексеріп, ауыстыру қажет. Жаһандық фотоэлектрлік электр энергиясын өндіру өнеркәсібі дамыған сайын жоғары сапалы сақтандырғыштарға сұраныс артады. Қытайдағы жетекші сақтандырғыш өндірушісі ретінде WESTKING неғұрлым күрделі жұмыс жағдайында қолданылатын фотоэлектрлік сақтандырғыштардың қажеттіліктерін қанағаттандыру үшін өнімнің өнімділігін үздіксіз жақсартады.
