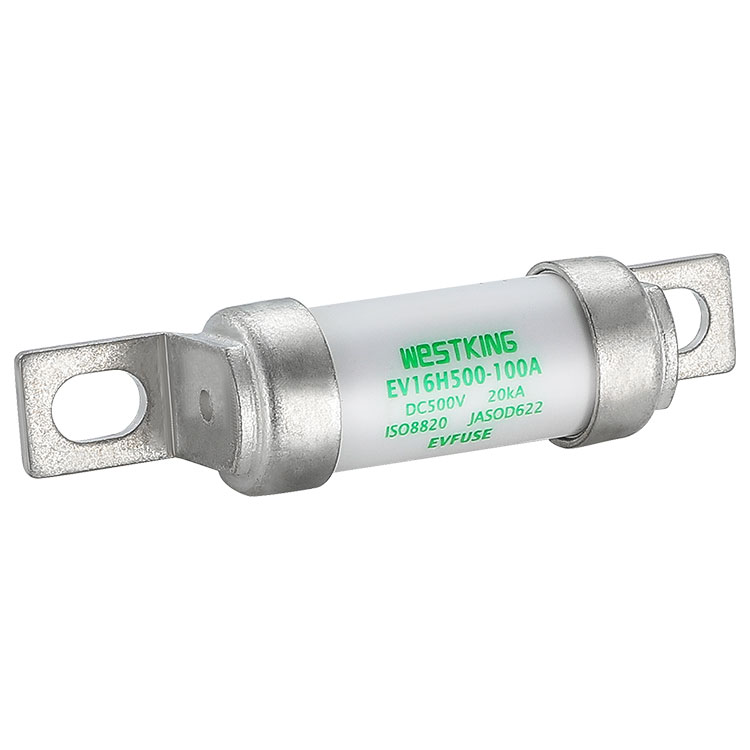

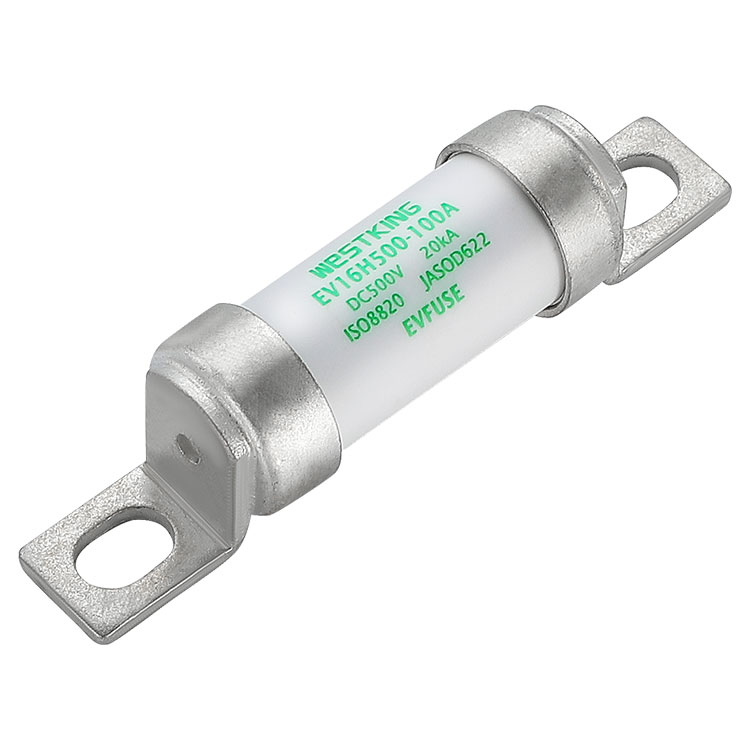

Westking EVFUSE® сериялары H типті, 500VDC кернеуі бар электрлік көліктерге (EV) арналған.
. Олар әдетте жолаушылар көліктерінде қолданылатын кернеуі 500VDC төмен немесе оған тең электр көліктерінің аккумуляторлық жинақтарын қорғауға жарамды. Бұл сақтандырғыштардың құрылымы мен сипаттамалары болттармен бекітетін құрылымы және жоғары алюминий тотығы бар жоғары температуралы керамикалық материалдары бар жаңа энергетикалық электр көліктерінің қолдану шарттарына толығымен сәйкес келеді. Бұл сақтандырғыштар жетек, көмекші және аккумуляторлық жүйелер үшін жоғары өнімді тұрақты ток қорғанысын қамтамасыз ететін нарықтағы жетекші жинақылық, соққыға төзімділік және ұзақ мерзімді ұзақтықты модельдеу функцияларын ұсынады.
WESTKING 500VDC БАТАРЕЯ ПОРАМЫНЫҢ САҚТАҒАНДАРЫ
дірілге төзімді және жоғары және төмен температураға төтеп бере алатын электр көліктері үшін сенімді және қауіпсіз қорғанысты қамтамасыз етеді. Қытай нарығындағы жаңа энергетикалық электр көліктері үшін ең жақсы таңдаулардың бірі ретінде бұл сақтандырғыштар тұрақты тасымалдау үшін қауіпсіздік пен тұрақтылықты қамтамасыз ете отырып, әртүрлі сценарийлерде олардың керемет өнімділігі мен сенімділігін көрсетеді.

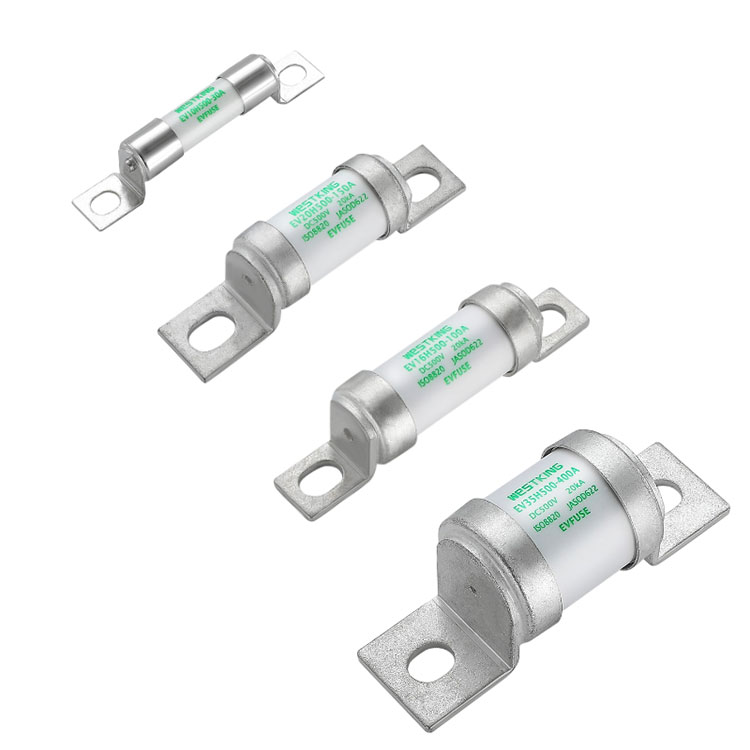

Түр | Номиналды кернеу | Бағаланған токтар |
EV10H500-(Ампер) | 500VDC | 10A-50A |
EV16H500-(Amp) | 500VDC | 20A-100A |

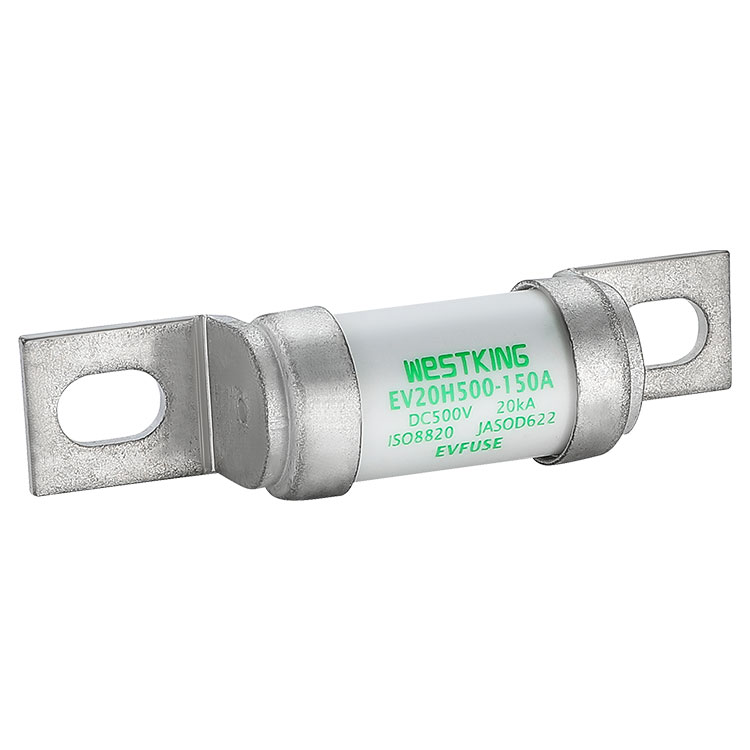

EV20H500-(Ампер) | 500VDC | 50A-150A |
EV35H500-(Ампер) | 500VDC | 200-400А |
• Пайдалану санаты: | gEV |
•Номиналды сыну қабілеті: | 20 кА |
• Уақыт тұрақтысы: | 2±0,5мс |
•Қоршаған орта температурасы: | -40°C ... 125°C |
1- Сақтандырғыш түтігі жоғары беріктігі бар 95% алюминий тотығы керамикасын қабылдайды,
2- Сақтандырғыш элементі импортталған жапон материалын пайдаланады және дәл штамптаудан өтеді.
1- Металл мыс бөлшектер тойтарып, содан кейін қайтадан дәнекерленген;
2- Ішкі кварц құмы динамикалық жұмыс кезінде желі ақауларынан туындаған өнімнің бөлінуін және доғаның шашырауын болдырмайтын WESTKING бірегей емдеу өңдеу процесін қолданады.
ISO8820-8
D622 АЛУ
Автокөлік талаптарына сәйкестік үшін ITAF16949 сапа жүйесі бойынша өндірілген
RoHS сәйкес
REACH декларациясы сұрау бойынша қол жетімді
Ток кернеуіне күшті қарсылық
Қатты жүргізу жағдайларына төзімді
Қауіпсіз және сенімді балқыту сипаттамалары
Шамадан тыс жүктемеден және қысқа тұйықталудан екі есе қорғаныс
Температураның төмен көтерілуі және қуат тұтынуы, батарея ауқымын кеңейту
Жоғары үзу қабілеті
Батарея жинағын қорғау
BDU және PDU
Көмекші құрылғыларға арналған аккумуляторлық қорап
ОСЫ/БАРЛЫҒЫ
Электр энергиясын сақтау
Батарея зарядтағыш
Суперконденсатор пакетін қорғау
Тұрақты ток релесі / айырғыш / қосқыш үшін резервтік қорғаныс
Техникалық қызмет көрсету қауіпсіздігін ажырату (MSD)
is09001 iatf16949
Қытай
Түр | I2t (A2s) | Қуатты жоғалту 0,5 дюйм (w) | Таза салмақ (ж) | |
Балқу | Тазалау | |||

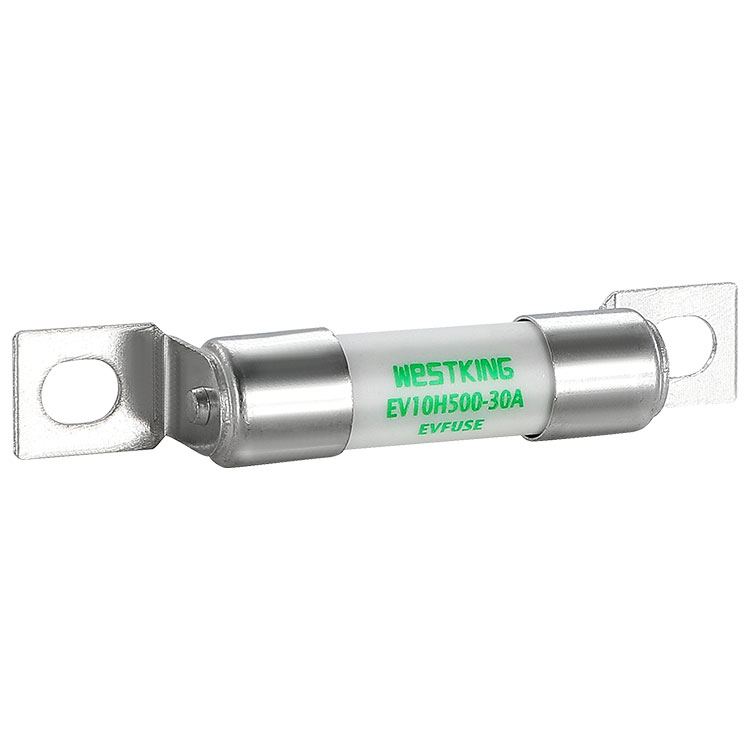

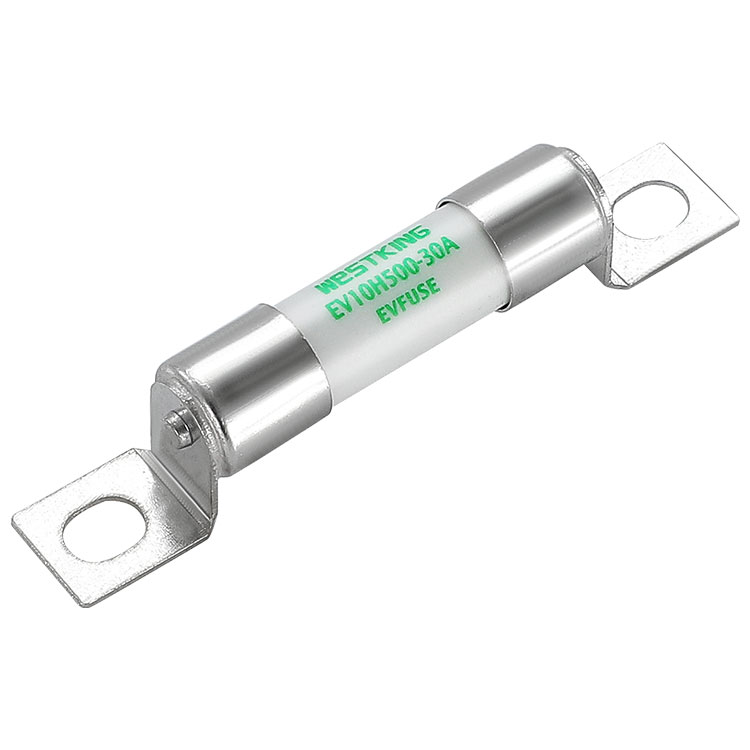

EV10H500﹣10A | 350 | 420 | 0.60 | 12.34 |
EV10H500﹣12A | 430 | 650 | 0.65 | |
EV10H500﹣16A | 670 | 1280 | 0.75 | |
EV10H500﹣20A | 800 | 1520 | 0.80 | |
EV10H500﹣25A | 960 | 1820 | 1.00 | |
EV10H500﹣30A | 1200 | 2100 | 1.20 | |
EV10H500﹣35A | 1350 | 2600 | 1.50 | |
EV10H500﹣40A | 1645 | 3250 | 2.10 | |
EV10H500﹣50A | 2560 | 4896 | 3.20 |
Түр | I2t (A2s) | Қуатты жоғалту 0,5 дюйм (w) | Таза салмақ (ж) | |
Балқу | Тазалау | |||
EV16H500-20A | 650 | 2800 | 1.2 | 43.83 |
EV16H500-25A | 1050 | 4000 | 1.5 | |
EV16H500-32A | 1700 | 6300 | 1.8 | |
EV16H500-40A | 3000 | 8500 | 2.0 | |
EV16H500-50A | 5850 | 15600 | 2.5 | |
EV16H500-60A | 8500 | 24500 | 2.8 | |
EV16H500-70A | 10250 | 38000 | 3.0 | |
EV16H500-80A | 14500 | 57600 | 3.2 | |
EV16H500-100A | 21000 | 76000 | 3.5 |
Түр | I2t (A2s) | Қуатты жоғалту 0,5 дюйм (w) | Таза салмақ (ж) | |
Балқу | Тазалау | |||

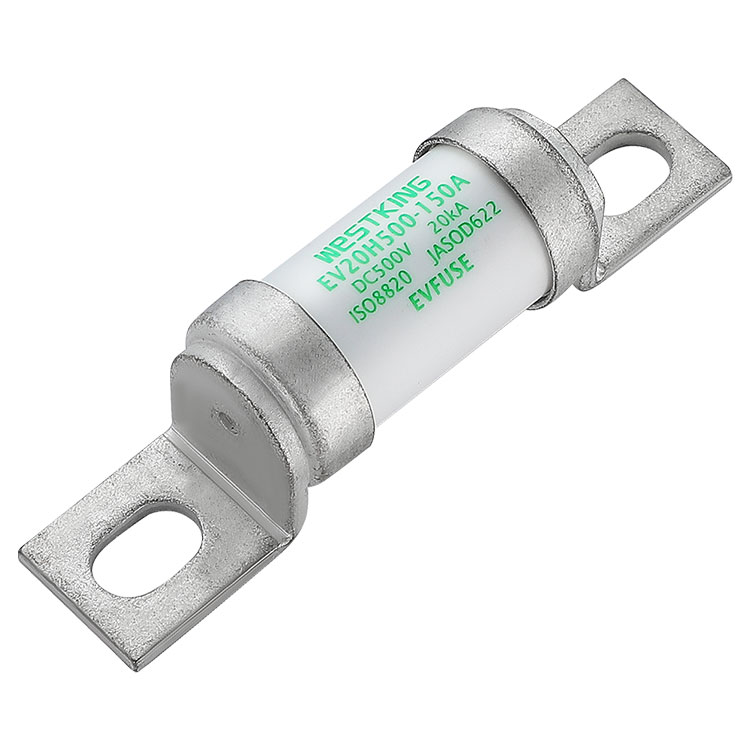

EV20H500﹣50A | 380 | 750 | 1.10 | 85.6 |
EV20H500﹣60A | 550 | 1100 | 1.40 | |
EV20H500﹣70A | 750 | 1500 | 1.58 | |
EV20H500﹣80A | 930 | 2280 | 1.80 | |
EV20H500﹣100A | 1500 | 3010 | 2.30 | |
EV20H500﹣125A | 1410 | 4202 | 3.10 | |
EV20H500﹣150A | 2010 | 6100 | 3.68 |
Түр | I2t (A2s) | Қуатты жоғалту 0,5 дюйм (w) | Таза салмақ (ж) | |
Балқу | Тазалау | |||

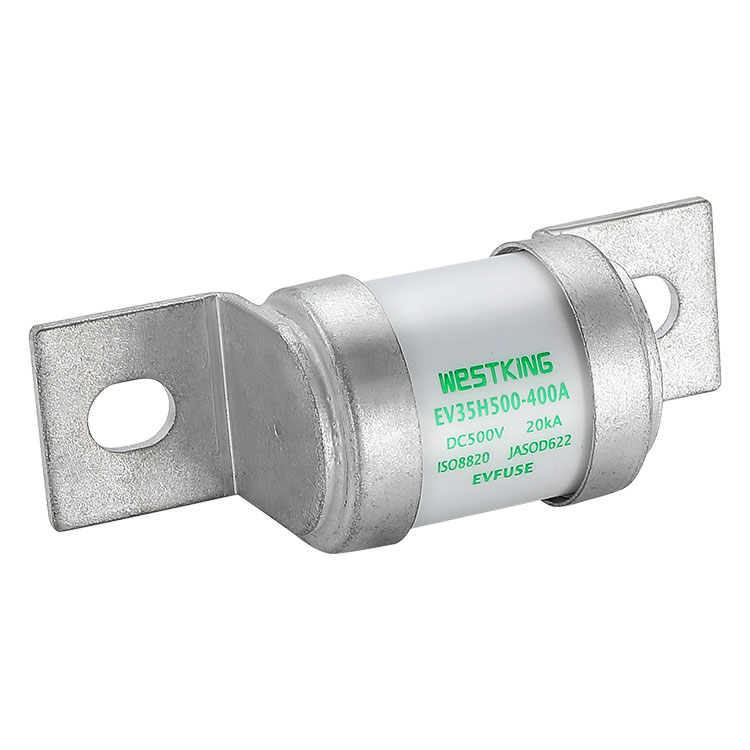

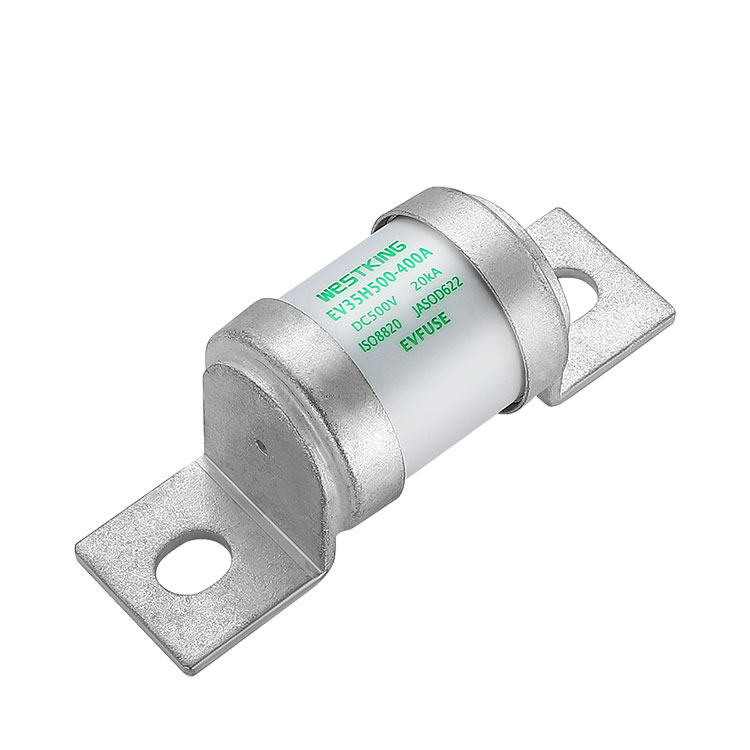

EV35H500﹣200A | 3250 | 27000 | 6.20 | 226 |
EV35H500﹣250A | 6000 | 48500 | 6.90 | |
EV35H500﹣300A | 7100 | 60000 | 7.80 | |
EV35H500﹣350A | 11500 | 90500 | 8.80 | |
EV35H500﹣400A | 15000 | 110000 | 10.20 |
Сипаттама:
1. Сақтандырғыш -5°C пен 40°C температура диапазонында қалыпты жұмыс істейді және қосымша түзету қажет емес.
2. Рұқсат етілген пайдалану шарттары -40°C және 85°C.
3.Рұқсат етілген пайдалану шарттары ауқымында осы кестені қараңыз.
1-Металл қақпақ пен күлгін мыс аяқтары діріл әсерінен құлап кетпеу үшін тойтарылған және қайта дәнекерленген.
2-Сақтандырғыш түтігі жоғары глиноземді керамикадан жасалған, ол электр доғасының соққысына төтеп береді және жоғары температурада деформацияланбайды.
3-Сақтандырғыш элементі импортталған жапон қорытпаларынан жасалған дәлдікпен штампталған, бұл ток соғуына төзімділікті қамтамасыз етеді.
4-Доғаны сөндіретін орта іріктеп тазартылған және өңделген жоғары таза кварц құмы болып табылады.
5-WESTKING әзірлеген емдеу процесі кварц құмын бекіту үшін қолданылады, сақтандырғыш элементінің тербелістерден бөлініп кетуіне жол бермейді және электр доғасының әсер ету қарқындылығын тиімді төмендетеді.
6-Қарсылықты азайту үшін ішкі және сыртқы қақпақтар үшін интерференциялық финиш қолданылады.
