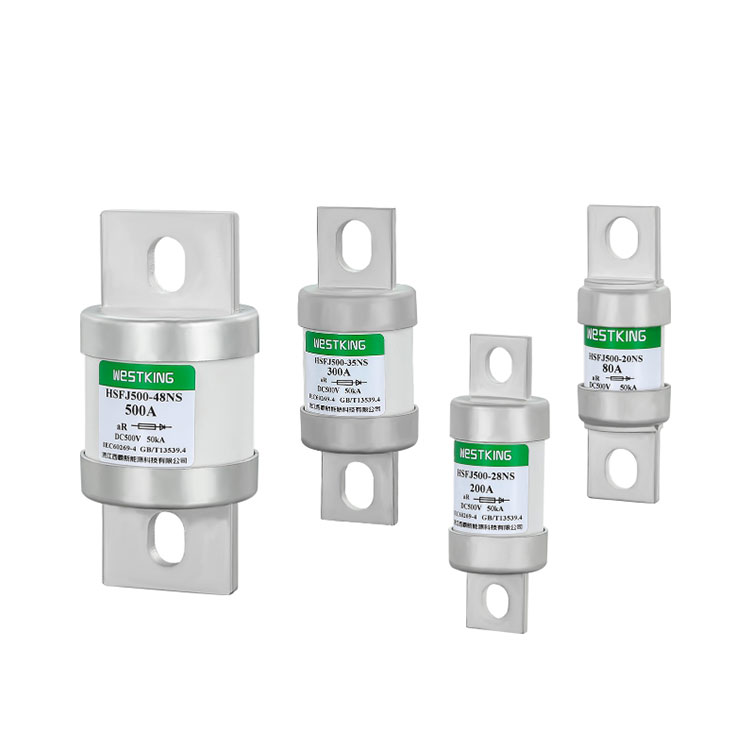

500VDC HSFJ500 жоғары жылдамдықты сақтандырғыш

Westking компаниясының HSFJ500 сериялы тұрақты ток сақтандырғыштары500VDC HSFJ500 жоғары жылдамдықты сақтандырғышәртүрлі қуат жүйелері үшін сенімді қорғауды қамтамасыз етуге арналған. Бұл сақтандырғыштар инверторлар, түзеткіштер және түрлендіргіштер сияқты жартылай өткізгіш құрылғыларға, сондай-ақ аккумуляторлық және мотор құрылғыларына өте ыңғайлы болтпен жалғанған цилиндрлік жылдам әрекет ететін сақтандырғыштар. Олар теміржол транзиті және зарядтау станциялары сияқты салаларда қолдануын табады.

Сұрау жіберу

Өнім Сипаттамасы




Westking компаниясының HSFJ500 сериялы тұрақты ток сақтандырғыштары500VDC HSFJ500 жоғары жылдамдықты сақтандырғышжылдам әрекет ету реакциясын, төмен температураның жоғарылауын және қуатты тұтынуды, жақсы дірілге қарсы өнімділікті, сенімді қысқа тұйықталудан қорғауды және оңай орнатуды ұсынады. Бұл мүмкіндіктер оңтайлы өнімділік пен қауіпсіздік үшін қуат жүйесін жан-жақты қорғауды қамтамасыз етеді.


500VDC HSFJ500 жоғары жылдамдықты сақтандырғышТехникалық деректер

Түр Номиналды кернеу Номиналды тоқтар
HSFJ500-20-NS-(күшейткіш) 500VDC/750VAC 50A,60A,70A,80A,100A,125A,150A
HSFJ500-28-NS-(күшейткіш) 500VDC/750VAC 100A, 125A, 150A, 175A, 200A, 250A
HSFJ500-35-NS-(күшейткіш) 500VDC/750VAC 200A,250A,300A,350A,400A
HSFJ500-48-NS-(күшейткіш) 500VDC/750VAC 300A,350A,400A,450A,500A,550A,600A

Пайдалану санаты: aR

Номиналды ажырату қуаты: 50кА


Стандарттар

IEC/EN 60269-4

RoHS үйлесімді


500VDC HSFJ500 жоғары жылдамдықты сақтандырғышНЕГІЗГІ МҮМКІНДІКТЕР/АРТЫҚШЫЛЫҚТАР

Қуатты жылдам өшіру: Жылдам әрекет ететін сақтандырғыштар токтың жылдам тоқтатылуын қамтамасыз етіп, апаттық шығындарды азайтады.

Сенімділік: Болтпен жалғанған дизайн қатал ортада тұрақтылық пен сенімділікті арттырады.

Оңай орнату: қарапайым орнату және техникалық қызмет көрсету үшін стандартталған болтпен жалғанған сақтандырғыш конструкциясы.

Кең қолдану мүмкіндігі: тұрақты токтың жалпы шиналары, тұрақты ток жетектерінің қуат түрлендіргіштері/түзеткіштері, төмендетілген номиналды кернеу стартерлері және жоғары вольтты тартқыш инверторларды қоса алғанда, әртүрлі қуат жабдықтарымен үйлесімді.

Қауіпсіздік: ақаулар кезінде жабдықты және персоналды сақтаңыз.

Экологиялық сана: өндірісте қолданылатын қоршаған ортаға зиянсыз материалдар.

Энергия тиімділігі: Қуатты өшірудің жоғары жылдамдығы энергияны үнемдеуге ықпал етеді.


500VDC HSFJ500 жоғары жылдамдықты сақтандырғышҚОЛДАНБАЛАР

WESTKING'S HSFJ500 сериясы солтүстік американдық үлгідегі болтпен жалғанған жоғары жылдамдықты сақтандырғыштар негізінен тұрақты токтың жалпы шиналарды, тұрақты ток жетек қуат түрлендіргіштерін/түзеткіштерді, төмендетілген кернеу стартерлерін және жоғары вольтты тартқыш инверторларды қорғауға арналған.

Бұл сақтандырғыштар электр жүйелерінде маңызды рөл атқарады, өйткені олар токтың шамадан тыс жүктелуі немесе қысқа тұйықталу жағдайында қуат көзін тез өшіре алады.


500VDC HSFJ500 жоғары жылдамдықты сақтандырғышСертификаттар

• is09001 iatf16949


Шығу тегі

Қытай

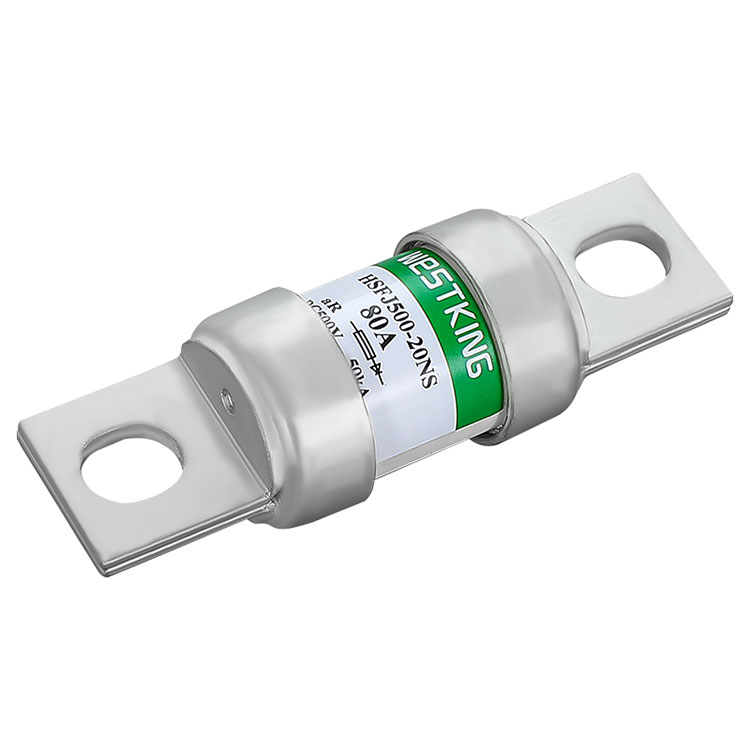

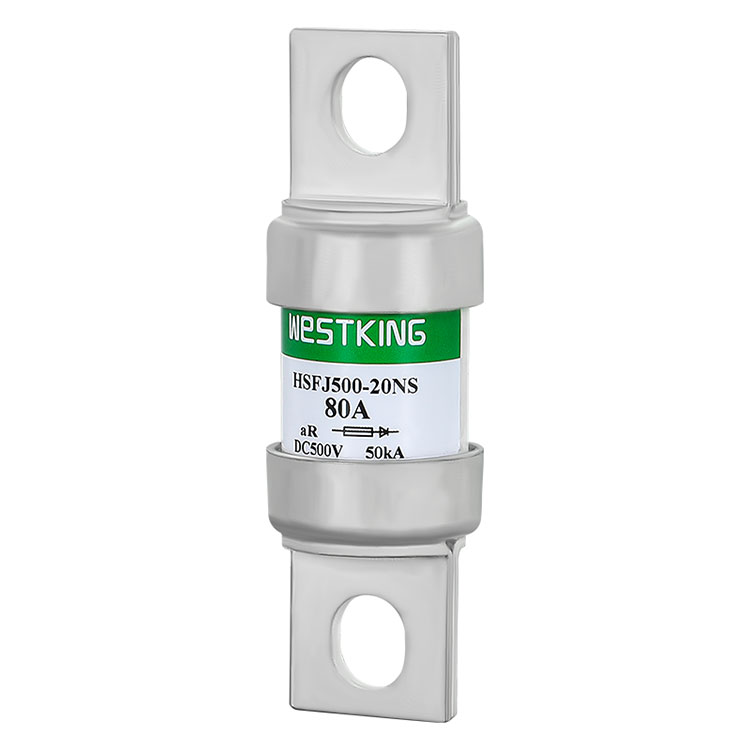

500VDC ЖОҒАРЫ ЖЫЛДАМДЫҚ САҚТАНДЫРУ-HSFJ500-20-NS

Түр I2t(A2s) Қуатты жоғалту 1,0 дюйм (w) Бекіту болты/моменті
Балқу Тазалау
HSFJ500-20-LS-50A 120 360 8.0 M8 болтты орнатыңыз Ұсынылатын орнату моменті 12,0 Н▪м
HSFJ500-20-LS-60A 220 600 10.0
HSFJ500-20-LS-70A 340 950 14.0
HSFJ500-20-LS-80A 450 1500 17.0
HSFJ500-20-LS-100A 760 2800 20.5
HSFJ500-20-LS-125A 1140 4600 25.0
HSFJ500-20-LS-150A 2050 6460 30.0

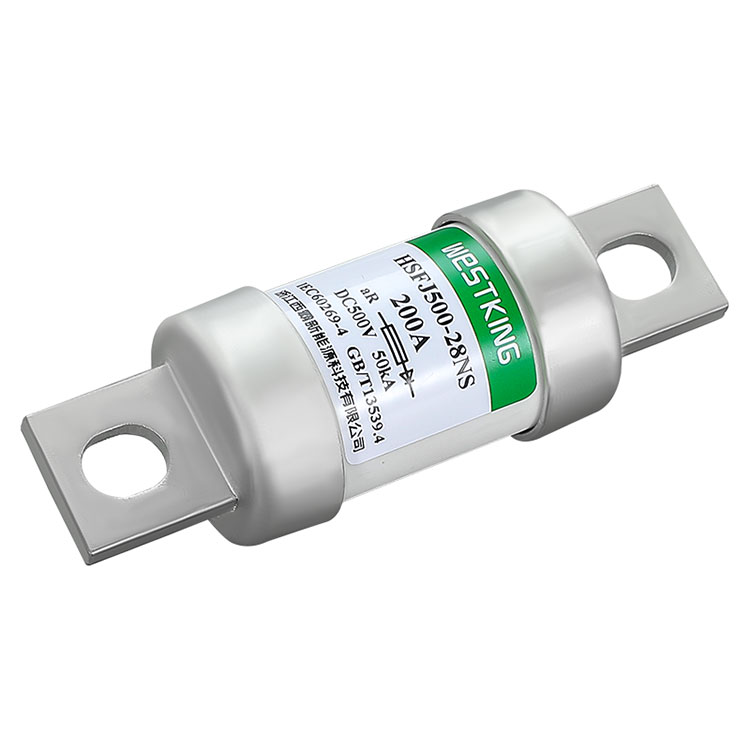

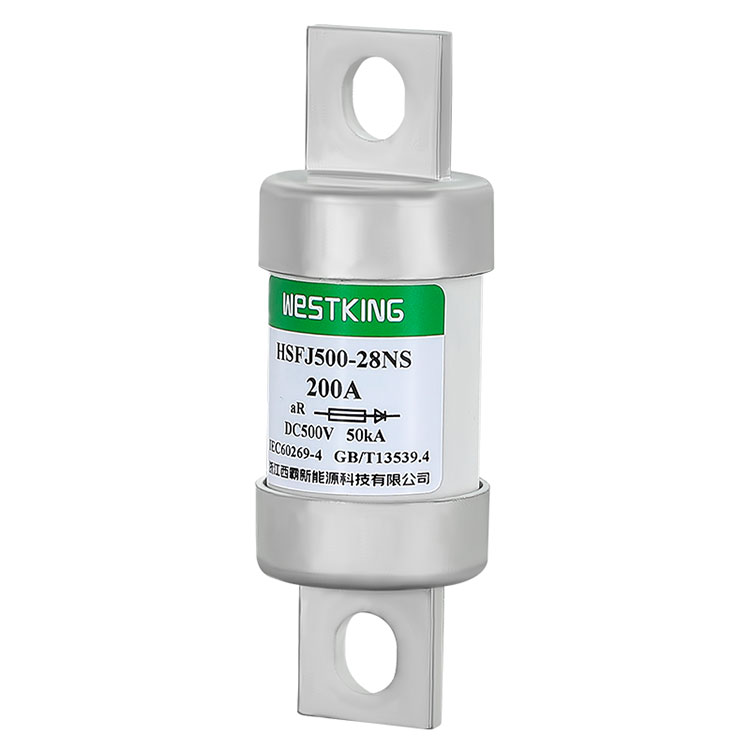

500VDC ЖОҒАРЫ ЖЫЛДАМДЫҚ САҚТАНДЫРУ-HSFJ500-28-NS

Түр I2t(A2s) Қуатты жоғалту 1,0 дюйм (w) Бекіту болты/моменті
Балқу Тазалау
HSFJ500-28-NS-100A 450 2100 17.0 M8 болтты орнатыңыз Ұсынылатын орнату моменті 12,0 Н▪м
HSFJ500-28-NS-125A 750 3300 23.5
HSFJ500-28-NS-150A 1000 4500 28.0
HSFJ500-28-NS-175A 1300 6000 33.0
HSFJ500-28-NS-200A 2250 11100 38.5
HSFJ500-28-NS-250A 4900 21500 46.0

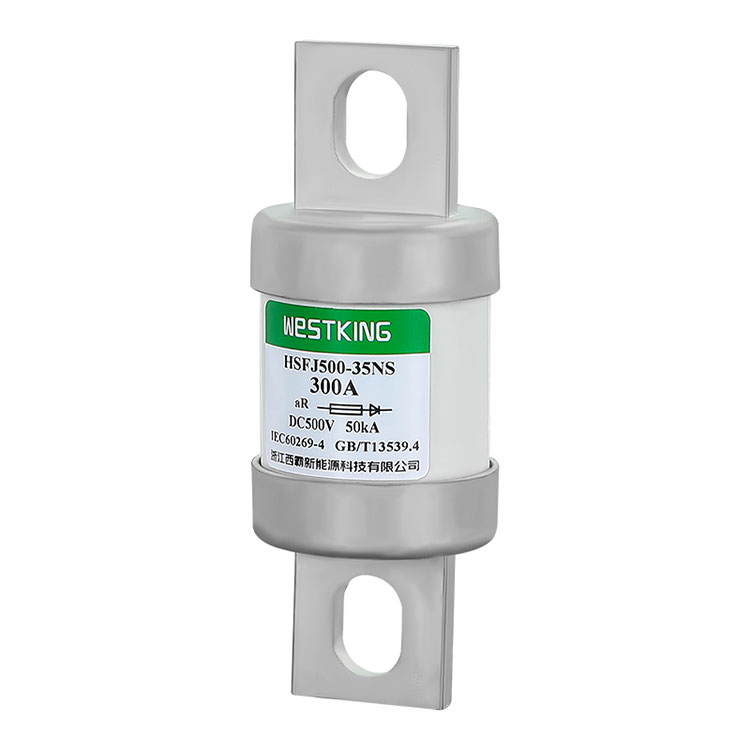

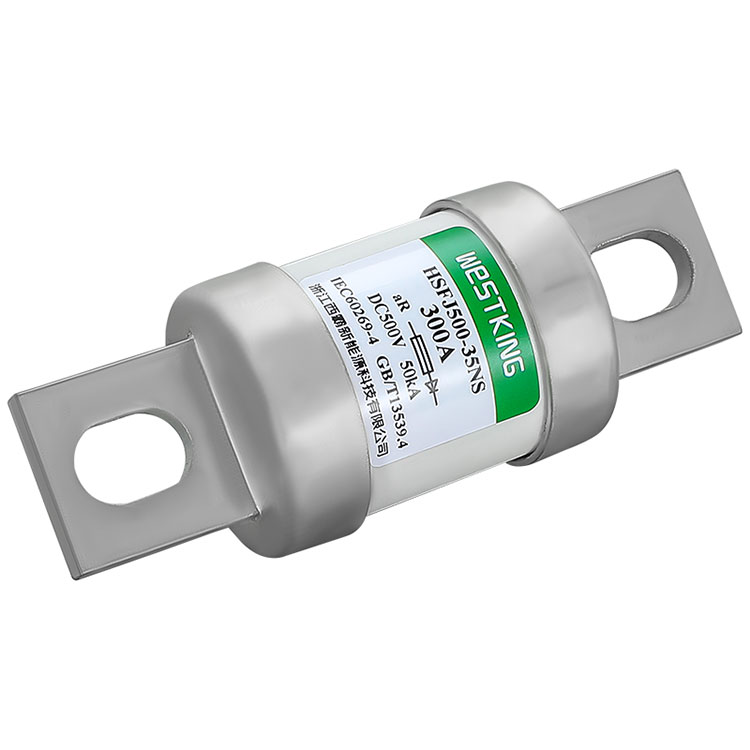

500VDC ЖОҒАРЫ ЖЫЛДАМДЫҚ САҚТАНДЫРУ-HSFJ500-35-NS

Түр I2t(A2s) Қуатты жоғалту 1,0 дюйм (w) Бекіту болты/моменті
Балқу Тазалау
HSFJ500-35-NS-200A 2250 11100 37.0 M10 болтты орнатыңыз Ұсынылатын орнату моменті 20,0 Н▪м
HSFJ500-35-NS-250A 6100 30000 40.0
HSFJ500-35-NS-300A 8600 48000 48.0
HSFJ500-35-NS-350A 12500 70500 57.5
HSFJ500-35-NS-400A 18000 91000 64.0

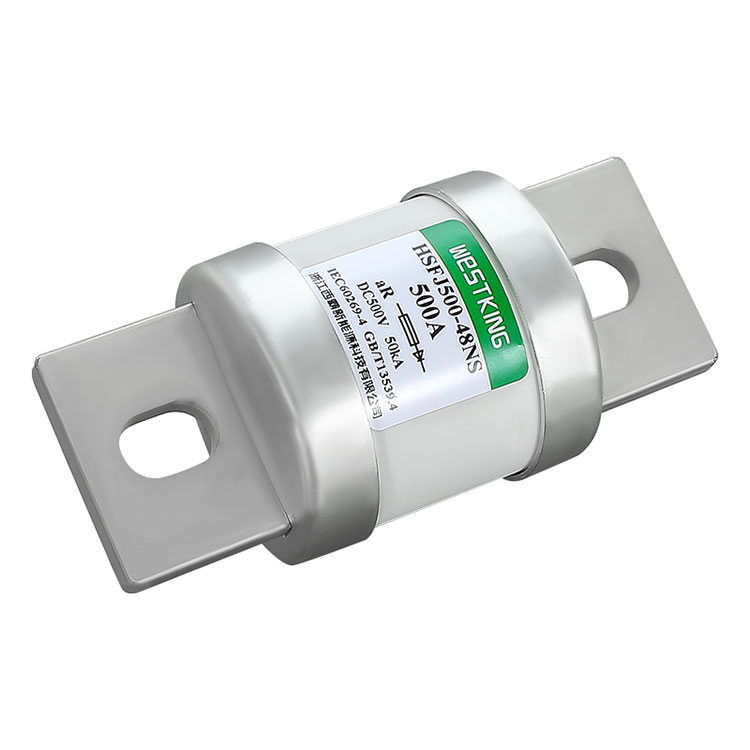

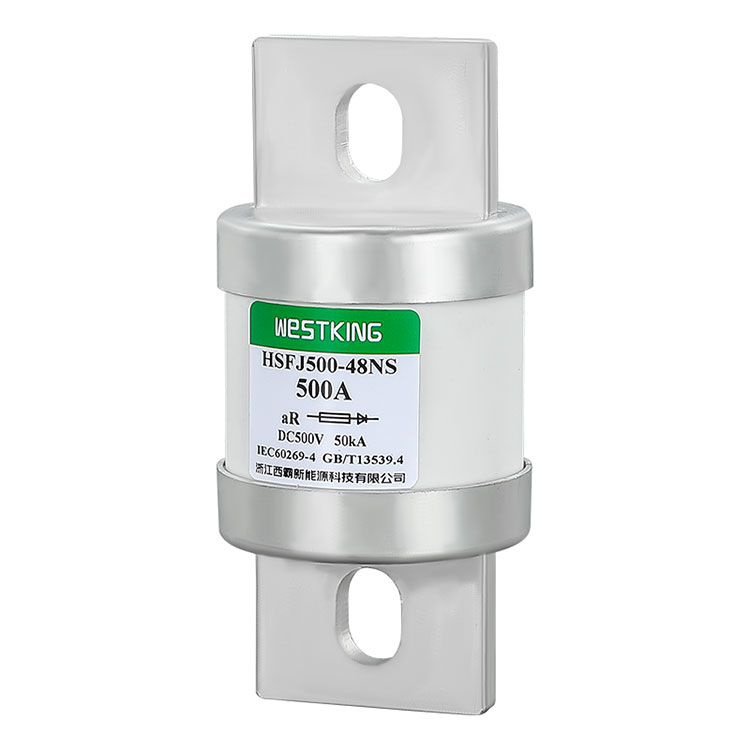

500VDC ЖОҒАРЫ ЖЫЛДАМДЫҚ САҚТАНДЫРУ-HSFJ500-48-NS

Түр I2t(A2s) Қуатты жоғалту 1,0 дюйм (w) Бекіту болты/моменті
Балқу Тазалау
HSFJ500-48-NS-300A 10600 45000 47.0 M10 болтты орнатыңыз Ұсынылатын орнату моменті 20,0 Н▪м
HSFJ500-48-NS-350A 14000 67000 55.0
HSFJ500-48-NS-400A 18500 96000 63.5
HSFJ500-48-NS-450A 22500 116000 72.0
HSFJ500-48-NS-500A 28000 140000 81.5
HSFJ500-48-NS-550A 32500 176000 92.5
HSFJ500-48-NS-600A 37500 195000 105.0


Қолданбаға арналған нұсқаулық:

Қоршаған ортаның температурасы:

Қалыпты жұмыс жағдайлары: Қоршаған ортаның максималды температурасы 40°C аспайды; 24 сағаттық орташа температура 35°С-тан аспайды және жыл ішінде өлшенген орташа мән осыдан төмен; қоршаған ортаның ең төменгі температурасы -5°C төмен емес.

Рұқсат етілген жұмыс жағдайлары: -40°C - 85°C.

Биіктігі:

Қалыпты жұмыс жағдайлары: Орнату биіктігі 2000м-ден аспайды.

Рұқсат етілген жұмыс жағдайлары: 2000 м-ден 4500 м-ге дейін.

Атмосфералық жағдайлар:

Қалыпты жұмыс жағдайлары: Таза ауа, салыстырмалы ылғалдылық 40°C температурада 50%-дан аспайды; төмен температурада жоғары ылғалдылыққа рұқсат етіледі; мұндай жағдайларда температураның өзгеруіне байланысты кейде қалыпты конденсация пайда болуы мүмкін.

Рұқсат етілген жұмыс жағдайлары: айқын конденсациясыз салыстырмалы ылғалдылық 95% аспайды.

Орнату шарттары:

ВЕСТКИНГ САҚТАНДЫРУшысы нақты жағдайға сәйкес көлденең немесе тігінен орнатылуы керек. Орнату кезінде электрлік саңылау 8 мм-ден кем емес және сырғыма қашықтығы 10 мм-ден кем емес екеніне көз жеткізіңіз. Орнату шарттары келесідей:

а) Елеулі сілкініс пен соққы дірілі жоқ жерлерде;

b) жарылыс қаупі жоқ және металдарды коррозияға ұшырататын және оқшаулауды бұзатын газдары немесе шаңдары жоқ орталарда;

в) Жаңбыр, қар, мұз басып кетпейтін жерлерде.

Қаптама және сақтау:

Қаптама: жаңбыр, ылғал және нәзік қауіпсіздік белгілері бар гофрленген қағаз ішкі қорап, сыртқы қорап.

Сақтау: Температура -40°C және 40°C; салыстырмалы ылғалдылық 40°С температурада 70%-дан, 30°С-та 80%-дан, 20°С төмен температурада 90%-дан аспайды; су өткізбейтін, сұйық сумен жанасудан және ылғалды сіңіруге байланысты деформациядан аулақ болыңыз; отқа төзімді.

Қолдану және техникалық қызмет көрсету:

ВЕСТКИНГ САҚТАНДЫРУЫН арнайы қызметкерлер жүйелі түрде тазалап, күтіп ұстауы, бекіткіштердің күйін тексеруі және қауіпсіз жұмыс істеуін қамтамасыз етуі керек. Сақтандырғыш элементі еріген кезде оны бірдей сипаттамадағы сақтандырғышпен ауыстырыңыз және шаң мен басқа ластаушы заттарды негізден кетіруге назар аударыңыз.
