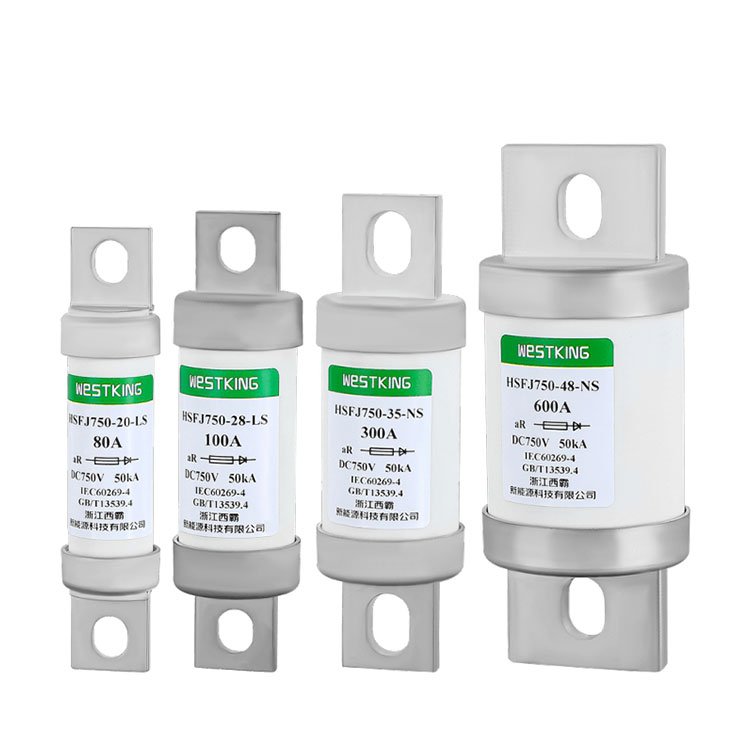

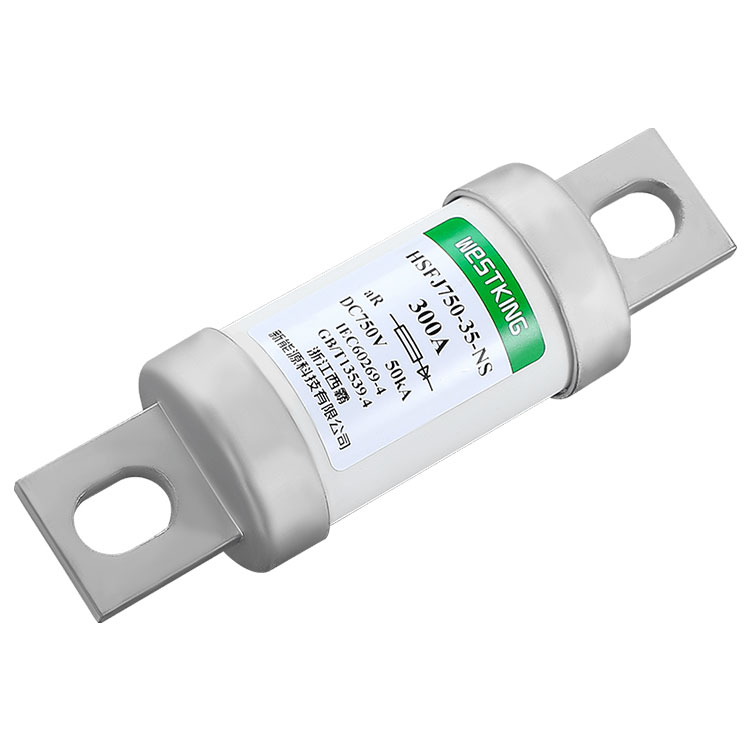

WESTKING'S HSFJ750 сериялы тұрақты ток сақтандырғыштары
инверторлар, түзеткіштер және түрлендіргіштер сияқты жартылай өткізгіш құрылғыларға, аккумуляторлық және мотор құрылғыларына және теміржол транзиттік және зарядтау станциялары сияқты салаларға жарамды болтпен жалғанған цилиндрлік жылдам әрекет ететін сақтандырғыштар. Өнімдер әртүрлі қуат жүйелері үшін сенімді қысқа тұйықталудан қорғауды қамтамасыз ететін жылдам әрекет ету реакциясын, төмен температураның жоғарылауын және қуатты тұтынуды және дірілге қарсы жақсы өнімділікті ұсынады.
WESTKING'S HSFJ750 сериясы солтүстік американдық стильдегі болт тегтері жоғары жылдамдықты сақтандырғыштар мыналарды қорғауға арналған:
Тұрақты токтың жалпы шинасы: Тұрақты ток шинасы жүйесінің қауіпсіздігі мен сенімділігін қамтамасыз ету.
Тұрақты ток жетектері қуат түрлендіргіштері/түзеткіштер: бұл құрылғыларды шамадан тыс жүктеуден және қысқа тұйықталудан қорғау.
Азайтылған номиналды кернеу стартерлері: бұл құрылғылардың шамадан тыс кернеу немесе шамадан тыс ток салдарынан зақымдалуын болдырмау.
Жоғары вольтты тартқыш инверторлар: Бұл инверторларды кернеудің асқынуларынан және басқа электрлік қауіптерден қорғау.
Бұл сақтандырғыштар
жылдам әрекет ету реакциясы, төмен температураның жоғарылауы және дірілге қарсы жақсы өнімділігі бар әртүрлі электр құрылғылары мен жүйелері үшін сенімді қорғаныс ұсынады. Теміржол транзиттік және зарядтау станциялары сияқты салалар үшін өте қолайлы, WESTKING'S HSFJ750 сериялы сақтандырғыштары заманауи электр жүйелерінің талаптарына жауап береді және операторлар мен жабдықтардың қауіпсіздігін қамтамасыз етеді.
Түр | Номиналды кернеу | Номиналды тоқтар |
HSFJ750-20-LS-(күшейткіш) | 750VDC/1000Vac | 50A,60A,70A,80A,100A,125A,150A |
HSFJ750-28-LS-(күшейткіш) | 750VDC/1000Vac | 100A, 125A, 150A, 175A, 200A, 250A |
HSFJ750-35-NS-(күшейткіш) | 750VDC/1000Vac | 200A,250A,300A,350A,400A |
HSFJ750-48-NS-(күшейткіш) | 750VDC/1000Vac | 300A,350A,400A,450A,500A,550A,600A |
Пайдалану санаты: aR
Номиналды ажырату қуаты: 50кА
IEC/EN 60269-4
RoHS үйлесімді
Қуатты жылдам өшіру: жоғары жылдамдықты сақтандырғыштар апатты жоғалтуларды барынша азайта отырып, токты жылдам тоқтатуды ұсынады.
Сенімділік: Болтпен жалғанған дизайн тұрақтылық пен сенімділікті арттырады, қатал ортада қалыпты жұмысты қамтамасыз етеді.
Оңай орнату: болтпен жалғанған сақтандырғыштардың стандартталған дизайны орнатуды және техникалық қызмет көрсетуді оңай етеді.
Кең қолдану мүмкіндігі: Жоғары жылдамдықты сақтандырғыштар әртүрлі қуат жабдықтарына, соның ішінде тұрақты токтың жалпы шиналары, тұрақты ток жетектерінің қуат түрлендіргіштері/түзеткіштері, төмендетілген номиналды кернеу стартерлері және жоғары вольтты тартқыш инверторлар үшін жарамды.
Қауіпсіздік: Жоғары жылдамдықты сақтандырғыштар ақаулар кезінде жабдық пен қызметкерлерді қорғайды.
Қоршаған ортаны қорғау: Өндірісте қоршаған ортаға зиянсыз материалдар қолданылады, қоршаған ортаға әсерді азайтады.
Қуатты үнемдеу: жоғары жылдамдықты сақтандырғыштар қуатты үнемдеуге ықпал ететін жоғары қуатты өшіру жылдамдығымен ерекшеленеді.
WESTKING'S HSFJ750 сериясы солтүстік американдық үлгідегі болтпен жалғанған жоғары жылдамдықты сақтандырғыштар негізінен тұрақты токтың жалпы шиналарды, тұрақты ток жетек қуат түрлендіргіштерін/түзеткіштерін, төмендетілген кернеу стартерлерін және жоғары вольтты тартқыш инверторларды қорғауға арналған.
Бұл сақтандырғыштар электр жүйелерінде маңызды рөл атқарады, өйткені олар токтың шамадан тыс жүктелуі немесе қысқа тұйықталу жағдайында қуат көзін тез өшіре алады.
Бұл мүмкіндік жабдықтың қауіпсіздігін қамтамасыз етеді және зақымдануды болдырмайды, оларды әртүрлі қуат жүйелерінің ажырамас бөлігі етеді.
• is09001 iatf16949
Қытай
Түр | Қуатты жоғалту 1,0 дюйм (w) | Бекіту болты/моменті | ||
Балқу | Тазалау | |||

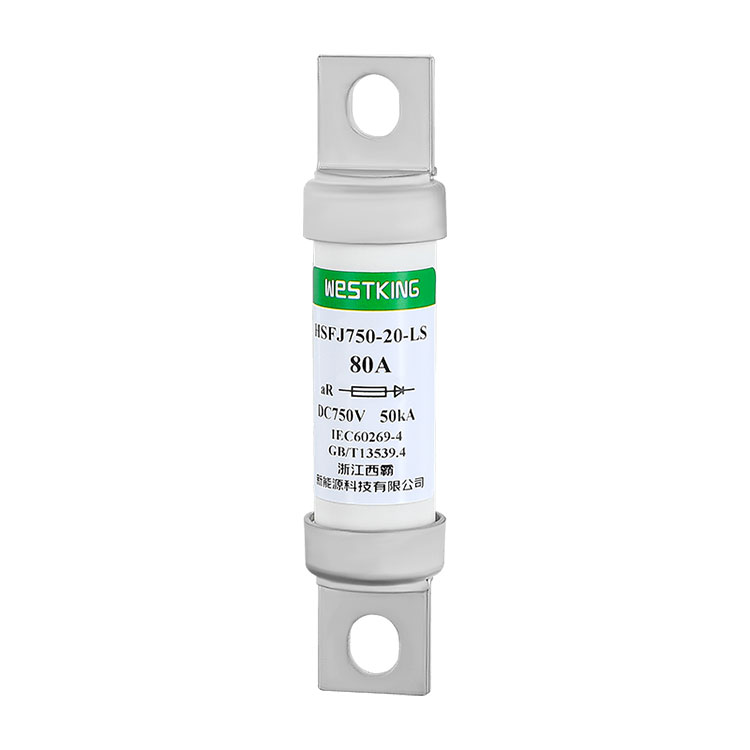

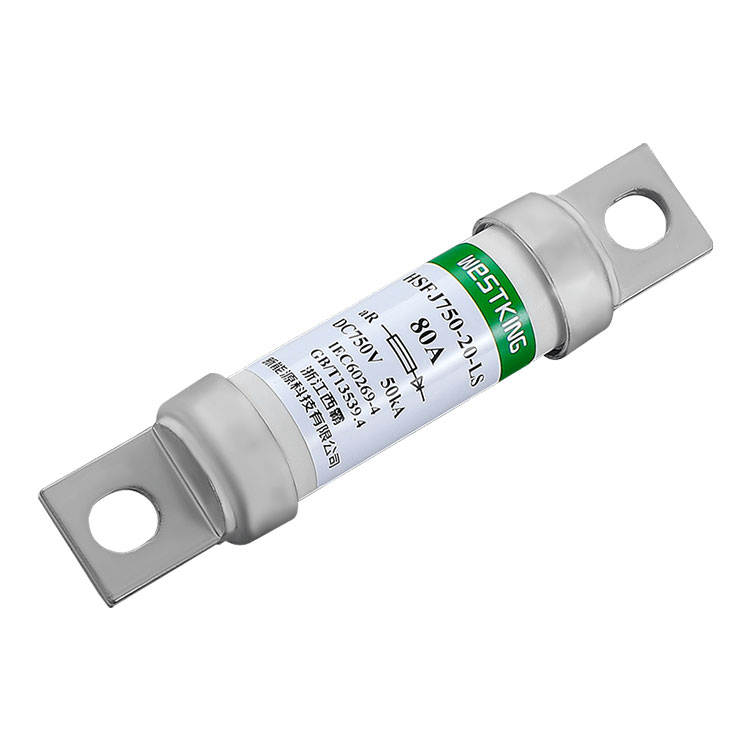

HSFJ750-20-LS-50A | 165 | 760 | 12.0 | M8 болтты орнатыңыз Ұсынылатын орнату моменті 12,0 Н▪м |
HSFJ750-20-LS-60A | 280 | 1050 | 14.0 | |
HSFJ750-20-LS-70A | 400 | 1500 | 17.0 | |
HSFJ750-20-LS-80A | 550 | 2300 | 19.5 | |
HSFJ750-20-LS-100A | 960 | 3870 | 23.0 | |
HSFJ750-20-LS-125A | 1640 | 5800 | 26.5 | |
HSFJ750-20-LS-150A | 2450 | 8460 | 31.0 |
Түр | I2t (A2s) | Қуатты жоғалту 1,0 дюйм (w) | Бекіту болты/моменті | |
Балқу | Тазалау | |||

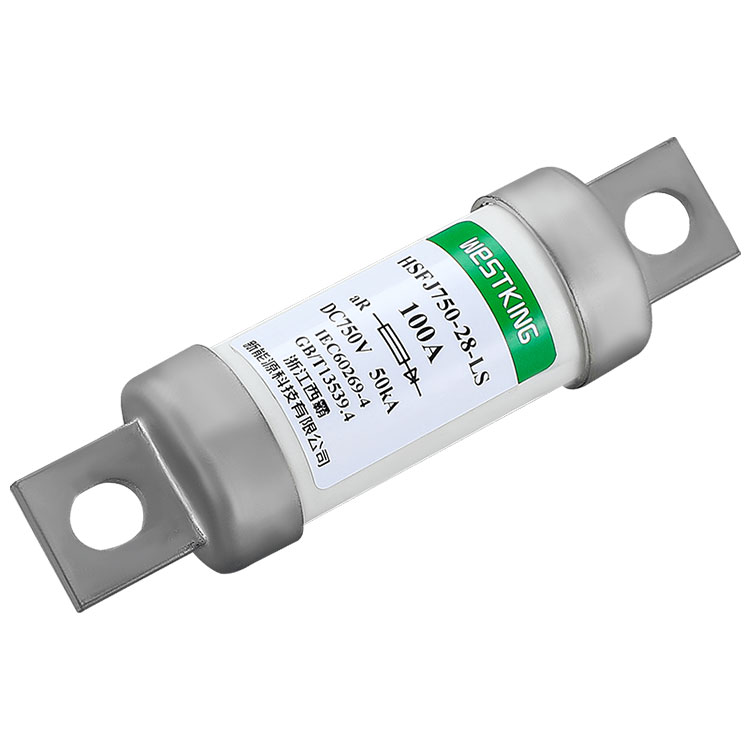

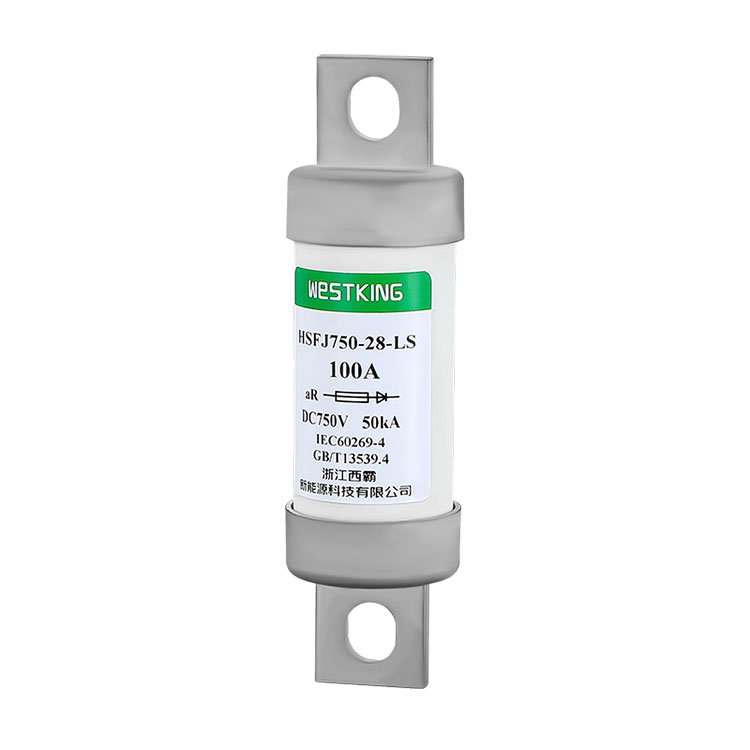

HSFJ750-28-LS-100A | 700 | 3500 | 21.0 | M8 болтты орнатыңыз Ұсынылатын орнату моменті 12,0 Н▪м |
HSFJ750-28-LS-125A | 1350 | 5200 | 26.5 | |
HSFJ750-28-LS-150A | 1900 | 7500 | 33.0 | |
HSFJ750-28-LS-175A | 2800 | 9000 | 38.0 | |
HSFJ750-28-LS-200A | 4550 | 15100 | 42.5 | |
HSFJ750-28-LS-250A | 6900 | 34500 | 52.0 |
Түр | I2t (A2s) | Қуатты жоғалту 1,0 дюйм (w) | Бекіту болты/моменті | |
Балқу | Тазалау | |||

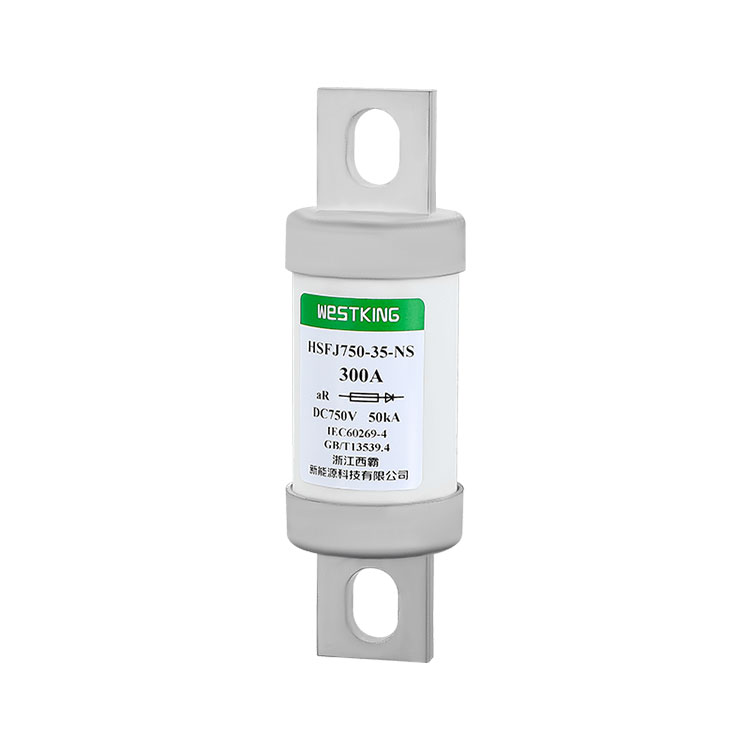

HSFJ750-35-NS-200A | 7200 | 18600 | 40.0 | M10 болтты орнатыңыз Ұсынылатын орнату моменті 20,0 Н▪м |
HSFJ750-35-NS-250A | 10300 | 38500 | 45.5 | |
HSFJ750-35-NS-300A | 14500 | 56700 | 50.0 | |
HSFJ750-35-NS-350A | 19000 | 75800 | 57.5 | |
HSFJ750-35-NS-400A | 26500 | 99000 | 70.0 |
Түр | I2t (A2s) | Қуатты жоғалту 1,0 дюйм (w) | Бекіту болты/моменті | |
Балқу | Тазалау | |||

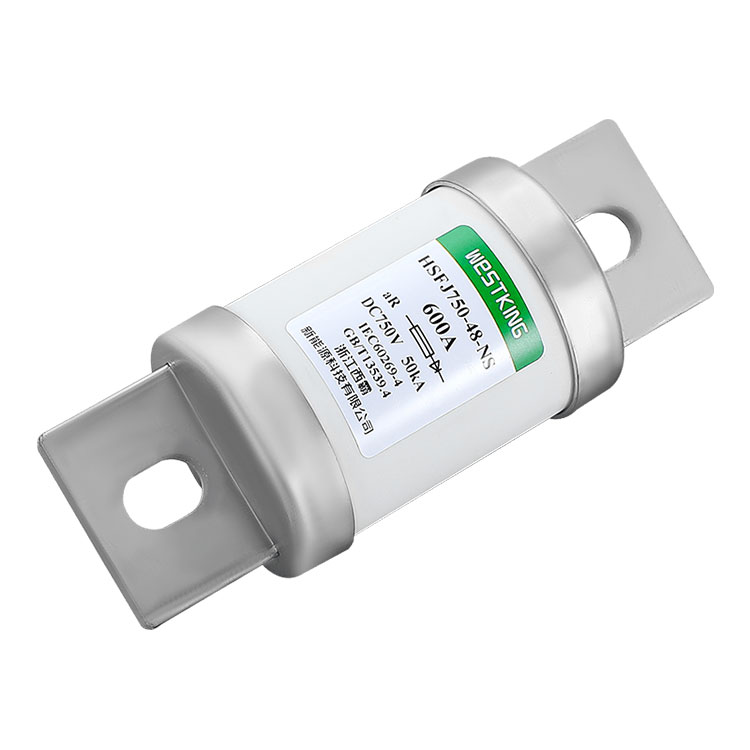

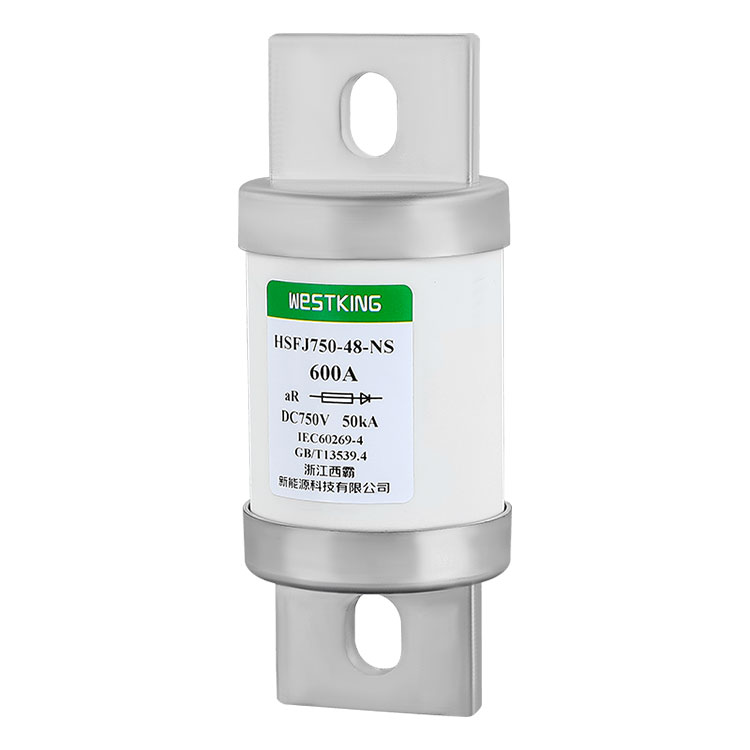

HSFJ750-48-NS-300A | 17000 | 72000 | 53.5 | M10 болтты орнатыңыз Ұсынылатын орнату моменті 20,0 Н▪м |
HSFJ750-48-NS-350A | 21000 | 95000 | 61.0 | |
HSFJ750-48-NS-400A | 30000 | 115000 | 76.5 | |
HSFJ750-48-NS-450A | 37000 | 135000 | 91.0 | |
HSFJ750-48-NS-500A | 45000 | 178500 | 101.5 | |
HSFJ750-48-NS-550A | 56500 | 214000 | 112.5 | |
HSFJ750-48-NS-600A | 63000 | 265000 | 125.0 |
